Lưu ý khi lắp đặt đường ống

Hầu hết các vấn đề của van giảm áp đều do các dị vật gây ra hoặc do sự rối loạn ngưng tụ bên trong đường ống.
Các vấn đề phát sinh do dị vật hoặc do rối loạn ngưng tụ (hình thành gỉ do sự lưu giữ ngưng tụ và các vấn đề phát sinh do hiện tượng búa nước)
sẽ được tính phí trong thời gian bảo hành.
Vui lòng đảm bảo việc đọc hướng dẫn sử dụng đi kèm sản phẩm trước khi thực hiện lắp đường ống.

Lưu ý khi lắp đặt đường ống

  • Đảm bảo lắp đặt bộ lọc chữ Y để dị vật bên trong ống không thể đi vào van.
  • Lắp đặt đường vòng cho van giảm áp, van điều khiển bằng nhiệt, bẫy, v.v...
  • Giữ một điểm nhất định bằng cờ lê khi lắp đặt.
  • Lắp đặt sản phẩm sao cho hướng chất lỏng chảy và mũi tên đánh dấu trên sản phẩm có cùng hướng.
  • Hỗ trợ nâng đỡ đường ống để van không chịu quá tải.

Nếu bạn có yêu cầu về sửa chữa và gặp mặt để vận hành hệ thống, vui lòng liên hệ với nhà phân phối địa phương của chúng tôi để biết thêm thông tin chi tiết.

Vui lòng xem thông tin bên dưới cho mỗi sản phẩm.

Van giảm áp
Van an toàn
Van điện từ

Van giảm áp

Không có lọc chữ Y ở phía đầu vào.

Hãy đảm bảo đã cài đặt lọc chữ Y (đề xuất: 100 mesh) ở phía đầu vào của van giảm áp.

* Nếu không thực hiện theo lưu ý này có thể khiến sản phẩm không hoạt động bình thường.

Không có bộ tách nước và không có bẫy ở phía đầu vào.

Hãy đảm bảo đã lắp đặt bộ tách nước hoặc bẫy hơi ở phía đầu vào của van giảm áp để tránh sự rối loạn ngưng tụ.

* Nếu không thực hiện theo lưu ý này có thể gây ra sự rối loạn ngưng tụ.

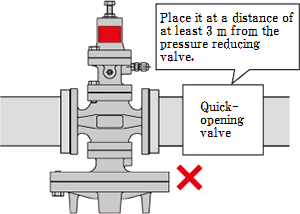

Có thể sẽ có một van mở nhanh được lắp đặt ở ngay phía trước hoặc sau van giảm áp hoặc có một van giảm áp hai giai đoạn ngay sau van giảm áp.

Nếu có một van điều khiển nhanh như van điện từ được lắp đặt trong đường ống, hãy đặt nó cách sản phẩm ít nhất 3 m.

* Nếu không thực hiện theo lưu ý này có thể gây ra hỏng hóc hoặc rút ngắn đáng kể vòng đời của sản phẩm.

Nếu sản phẩm được sử dụng để thực hiện giảm áp hai giai đoạn, hãy đặt mỗi sản phẩm cách nhau ít nhất 3 m.

* Nếu không thực hiện theo lưu ý này có thể gây ra hỏng hóc.

Van mở nhanh

Có một đường ống nhô cao hơn phía đầu ra và không lắp đặt bẫy.

Nếu có đường ống nhô cao hơn phía đầu ra, hãy đảm bảo đã lắp đặt bẫy hơi để ngăn sự rối loạn ngưng tụ.

* Nếu không thực hiện theo lưu ý này có thể gây ra sự rối loạn ngưng tụ.

Van giảm áp

Van an toàn

Loại bỏ các dị vật khỏi bên trong đường ống trước khi lắp đặt sản phẩm.

Trước khi nối van an toàn với đường ống, hãy làm sạch bên trong đường ống và loại bỏ các dị vật, cặn bên trong đường ống.

* Nếu chưa làm sạch kỹ, cặn có thể làm van an toàn không hoạt động đúng chức năng.

Có hiện tượng rò rỉ trong mức cho phép ở van an toàn.

Không sử dụng sản phẩm trên các thiết bị không cho phép có bất kỳ sự rò rỉ nào trên đế van.

* Van an toàn có mức rò rỉ cho phép tại đế van và không kín hoàn toàn (mức rò rỉ tại đế van không thể bằng 0).

Lắp van an toàn ở vị trí mà từ đó không gây truyền sự rung động.

Không được sử dụng van an toàn cho các thiết bị hoặc dụng cụ gây ra rung động quá mức.

* Nếu không thực hiện theo lưu ý này có thể gây ra hỏng hóc van an toàn do rung động.

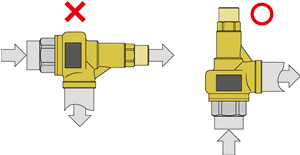

Lắp đặt đường ống ở các vị trí thích hợp.

Để lắp đặt sản phẩm, hãy xác nhận hướng dòng chảy chất lỏng có hợp với phía đầu vào và đầu ra của sản phẩm và đã lắp sản phẩm đúng cách chưa.

* Lắp đặt sản phẩm theo sai hướng sẽ khiến sản phẩm không hoạt động bình thường.

vị trí

Lắp dẫn đường ống trên phía đầu ra của van an toàn theo hướng an toàn hơn.

Lắp một ống xả ở đầu ra của sản phẩm và dẫn ống đến vị trí không có nguy cơ gây ra hư hại về vật chất ngay cả khi chất lỏng chảy ra.

* Nếu không thực hiện theo lưu ý này có thể gây ra chấn thương và bỏng trong trường hợp chất lỏng chảy ra.

Trong trường hợp van an toàn được lắp ngoài trời, hãy đảm bảo đã lắp đặt hệ thống thoát nước để ngăn nước mưa không chảy vào phía đầu ra của van an toàn.

Khi có khả năng xảy ra việc nước ngưng tụ, nước mưa, v.v.. tập trung trên đường ống xả, hãy chuẩn bị khay hứng ở vị trí có thể chiết xuất chúng.

* Nếu nước ngưng tụ, nước mưa, v.v... tập trung trên đường ống xả, gỉ sẽ hình thành và trở thành nguyên nhân gây hỏng hóc sản phẩm.

Van điện từ

Loại bỏ các dị vật bên trong đường ống trước khi lắp đặt sản phẩm.

Trước khi nối van an toàn với đường ống, hãy làm sạch bên trong đường ống, loại bỏ các dị vật và cặn bên trong đường ống.

* Nếu không thực hiện theo lưu ý này có thể khiến sản phẩm không hoạt động bình thường do sự xâm nhập của dị vật và cặn vào trong van.

Tiến hành nối dây điện đúng cách và không bật nguồn trong khi nối dây.

Kết nối cáp theo đúng chỉ dẫn sau khi đã xác định điện áp định mức.

* Kết nối cáp sai có thể gây giật điện hoặc cháy.

Chỉ kết nối cáp sau khi đã xác nhận rằng không đang cấp điện.

* Nếu không thực hiện theo lưu ý này có thể gây giật điện.

Lắp đặt bẫy phía trước sản phẩm tại nơi tập trung nhiều nước thải.

Khi sử dụng sản phẩm cho hơi nước, lắp đặt bẫy hơi trên hệ thống đường ống.

* Nếu không thực hiện theo lưu ý này có thể gây ra hỏng hóc van an toàn do rối loạn ngưng tụ.

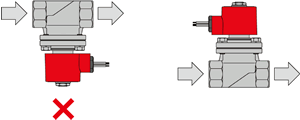

Lắp van điện từ sao cho phần cuộn cảm được đặt cao hơn mức ngang.

Có thể lắp đặt theo chiều dọc hoặc chiều ngang đều được, kể cả ở lưng chừng giữa vị trí thẳng đứng và vị trí ngang, tuy nhiên, cuộn cảm phải được lắp đặt cao hơn mức ngang.

* Nếu không thực hiện theo lưu ý này có thể gây ra sự vận hành bất thường.

positions

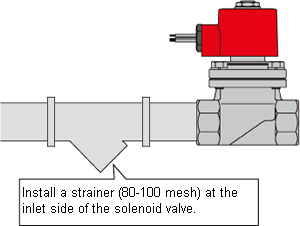

Đảm bảo đã lắp đặt lọc chữ Y ngay phía trước sản phẩm.

Đảm bỏ đã lắp đặt lọc chữ Y (80-100 mesh) ở phía đầu vào của van giảm áp.

* Nếu không thực hiện theo lưu ý này có thể khiến sản phẩm không hoạt động bình thường do sự xâm nhập của dị vật và cặn vào trong van.

Solenoid Valve

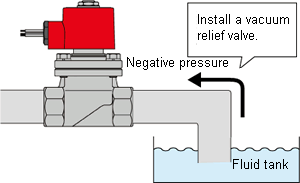

Nếu chất lỏng sử dụng là hơi nước, và đường ống ở đầu ra được dẫn trực tiếp vào thùng chứa chất lỏng, hãy đảm bảo đã lắp đặt van chân không.

Đối với van điện từ dùng cho hơi nước, khi đóng, nếu áp suất ở đầu ra của van điện từ là âm, hãy đảm bảo đã lắp van chân không.

* Nếu không thực hiện theo lưu ý này có thể gây rò rỉ từ đế van hoặc hỏng hóc do sự xâm nhập của dị vật.

Van chân không
